Pada saat bekerja memperbaiki sebuah unit, pasti adakalanya kita harus mengganti parts atau komponen yang rusak dari unit tersebut yang sedang kita kerjakan. Disini saya akan berbagi tutorial bagaimana cara pengoperasian Scania Multi pada bagian pencarian part number. Untuk teman-teman yang masih awam dengan kata Scania bisa lihat di sini, apa sih scania itu..?.
Mengenal Scania Multi Part Book
Sperti yang sudah di bahas pada pengenalan Scania Multi sebelumnya, bahwa tool scania multi adalah satu kesatuan software yang terdiri dari beberapa fungsi. Jika belum sempat membaca, silahkan di baca disini Mengenal Tool Scania Multi. Di antaranya disini yang akan kita bahas adalah mengenal partbook scania multi. Pada scania multi partbook kita akan fokus membahas tentang partbook scania, cara mencari part number hingga cara order spare parts.
Cara login Scania Multi Part Book
Part book scania berbeda dengan part book unit lainnya, karena partbook ini berupa software maka Anda harus login terlebih dahulu untuk dapat mengoperasikan tool tersebut. Cara login pun juga berbeda, tidak menggunakan akun Anda melainkan menggunakan serial number dari unit yang sedang Anda kerjakan. Penting untuk di pahami bahwa Unit scania memiliki seri yang berbeda beda, jadi pastikan Anda login dengan serial number unit yang sedang Anda kerjakan. Tujuannya adalah untuk mendapatkan referensi yang tepat dan akurat sesuai dengan unit yang Anda kerjakan sehingga spare part yang Anda order nantinya akan sesuai dengan yang Anda butuhkan.
Gambar di bawah ini adalah tampilan awal pada saat tool scania multi di buka. Pada kolom chassis serial number silahkan masukkan serial number unit yang sedang di kerjakan seperti gambar di bawah kemudian tekan search. Kembali lagi kami ingatkan, pastikan serial number sesuai dengan unit yang sedang Anda kerjakan. Apabila masukkan serial number unit lain, maka informasi atau panduan yang akan Anda dapatkan dari tool scania multi akan berbeda.
Setelah tekan search muncul tampilan seperti gambar di bawah ini, silahkan tekan YES.

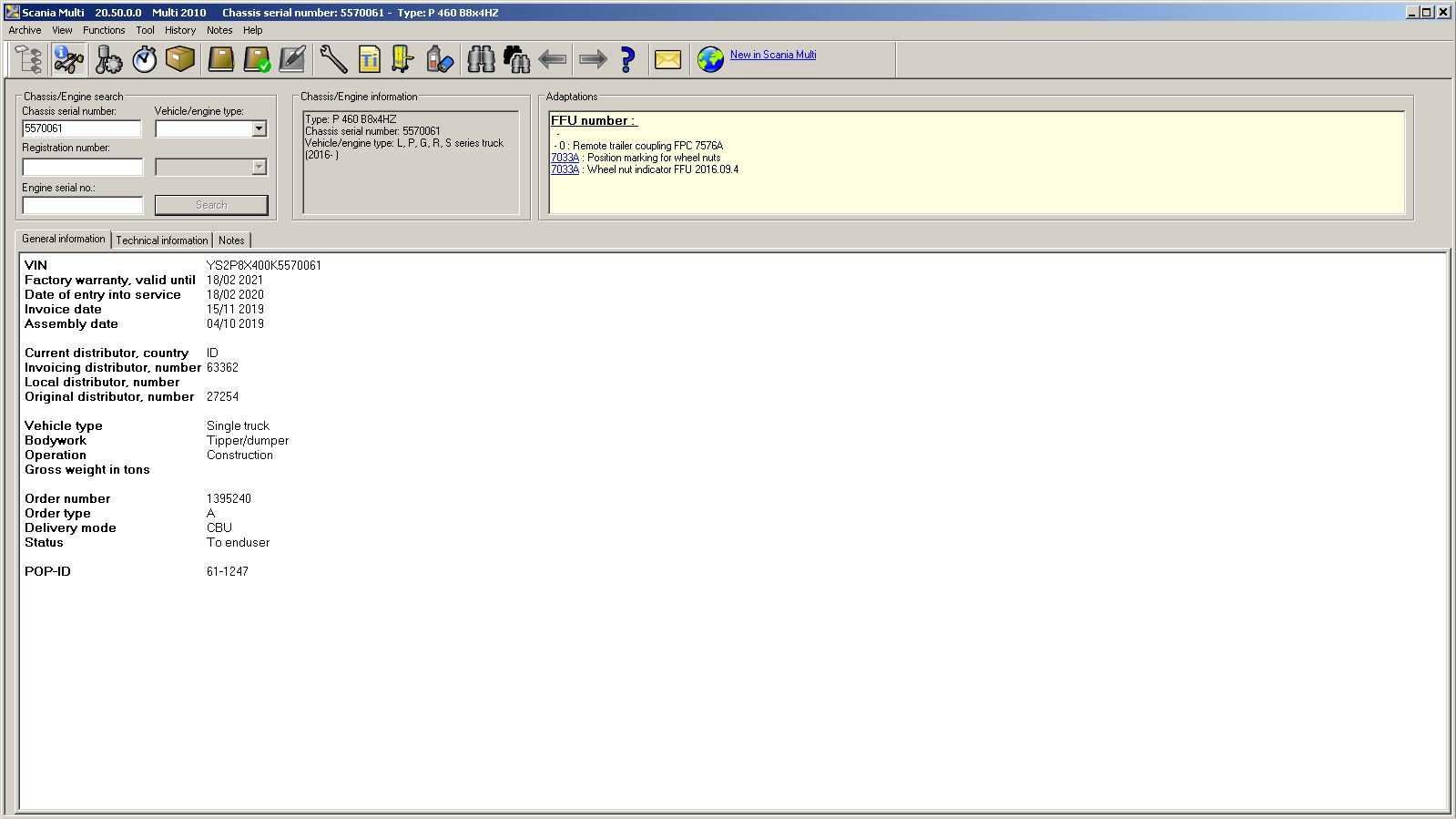

Perhatikan gambar di bawah, ini adalah tampilan pada saat multi terbuka. Dengan memasukkan serial number unit yang benar, maka icon pada scania multi terbuka semua.
Cara Mencari Part Number Komponen Scania
Setelah Anda berhasil login, Anda sudah bisa mengoperasikan scania multi sesuai dengan kebutuhan Anda. Namun disini kami akan fokus membahas mengenai part book unit scania, untuk itu silahkan Anda pilih icon spare part seperti gambar di bawah ini.
Perhatikan di sebelah kiri pada gambar diatas, terdapat banyak nama komponen dan komponen tersebut semuanya ada pada unit. Anda bisa langsung klik nama komponen tersebut sesuai dengan yang Anda butuhkan. Jika Anda memerlukan komponen engine, maka Anda klik engine, Jika Anda memerlukan spare part dari coolant, maka Anda klik di bagian cooling system.
Kami akan mencontohkan, misal kita ambil contoh nomor 2. Cooling system, maka yang akan di tampilkan spare part pada bagian cooling system seperti gambar di bawah ini.
Pada cooling system terdapat beberapa part atau komponen yang berdiri sendiri dan harus di order sesuai nama dan part numbernya. Pada gambar di atas perhatikan kotak merah ke dua, disini kami ambil contoh thermostat housing. Thermostat haousing adalah bagian dari cooling syatem, jadi proses dari awal untuk mencari thermostat housing adalah sebagai berikut : klik Cooling System, kemudian klik Thermostat Housing. Setelah Anda klik thermostat housing, scania multi akan menunjukkan gambar dari komponen thermostat housing, lokasi dan part number komponen thermostat housing tersebut.
Sampai disini kami harap Anda sudah bisa memahami seperti apa cara mengoperasikan tool scania multi terutama pada pencarian part number. Anda dapat mencoba dan mengulang sendiri untuk mencari part number dari komponen yang lain seperti engine, gearbox, air system dll. Proses pencarian part numer sama dengan proses di atas, Anda tinggal memilih komponen atau part apa yang sedang Anda cari.
Baca Juga:
Mengenal Tool Scania MultiMengenal Komponen Bearing, Jenis Bearing, Dan Fungsi Bearing
Pengertian Bolt / Baut
Basic Electric - Avometer
Cara Menyeleksi Part Number Komponen Scania
Sebelumnya Anda sudah belajar bagaimana cara mencari part number komponen dan sekarang mari kita lanjut bagaimana cara menyeleksi part number yang sudah Anda dapatkan. Tujuan dari menyeleksi part number ini adalah untuk mempermudah dan mempersingkat waktu pencarian part number. Terkadang kebutuhan part yang harus di ganti tidak hanya 1 pcs namun bisa puluhan part number dan bahkan puluhan part number tersebut Anda butuhkan di kemudian hari untuk memperbaiki unit dengan problem yang sama. Tentu jika Anda mencari atau mengumpulkan satu persatu akan memakan waktu yang lama, sehingga dengan begitu Anda harus menyeleksi part number yang Anda butuhkan. Selain prosesnya lebih cepat, penyimpanan file juga lebih mudah dan Anda bisa mengambil kapan saja saat Anda perlukan.
Perhatikan gambar di bawah ini:
Pilih beberapa part number yang Anda perlukan seperti pada gambar di atas, arahkan kursor ke part number yang Anda perlukan dan klik part number sambil tekan Ctrl pada keyboard Anda, atau cukup dengan klik pada masing masing nomor yang ada pada gambar komponen. Setelah selesai memilih atau menandai part yang di perlukan, klik pada icon Add To Selection List seperti gambar di bawah.
Pada gambar di atas, perhatikan pada bagian add to selection list. Lihat pada QTY dan RQ yang di beri tanda kotak merah, QTY kepanjangan dari Quantity artinya Jumlah dan RQ kepanjangan dari Request artinya Permintaan. Pada Qty dan Rq jumlahnya akan otomatis satu. Jika Anda mau order part lebih dari satu, maka Anda harus merubah Qty pada part. Perhatikan gambar di bawah ini:
Misalnya Anda akan mengganti Qty pada spare part dengan part number 804658 O-ring menjadi 4pcs. Klik pada part number 804658 O-ring, ganti QTY yang di kotak merah di pojok kiri bawah seperti pada gambar di atas menjadi 4, kemudian klik Change Qty. Jika penggantian QTY Anda berhasil maka tampilan berubaah seperti gambar di bawah ini:
Perhatikan pada part number 804658 O-ring pada gambar di atas, QTY part number 804658 O-ring sudah berubah menjadi 4pcs. Untuk yang RQ masih tetap satu abaikan saja, setelah selesai mengganti QTY klik Add. Seleksi part number Anda berhasil tersimpan, lakukan cara seleksi part number tersebut secara berulang hingga part number yang Anda perlukan dapat terkumpul. Dalam seleksi part number Anda dapat mengumpulkan part number dari berbagai komponen menjadi satu, misalnya komponen engine, cooling system, gearbox, air system dll.
Melihat Hasil Seleksi Part Number dan Mencetaknya
Setelah Anda selesai menyeleksi semua part number yang Anda perlukan, Anda dapat melihat hasil dari seleksi part number tersebut dengan cara berikut:
Klik pada icon Selection List seperti pada gambar di atas.
Pada selection list, semua part number yang Anda tambahkan akan terkumpul disini. Perhatikan pada gambar di atas, disisi sebelah kanan terdapat tombol add time, add part, add package, clear, save, preview di bagian bawah. Anda dapat menambahkan part yang Anda perlukan kembali, menghapus, menyimpan dan melihat atau print hasil selection.

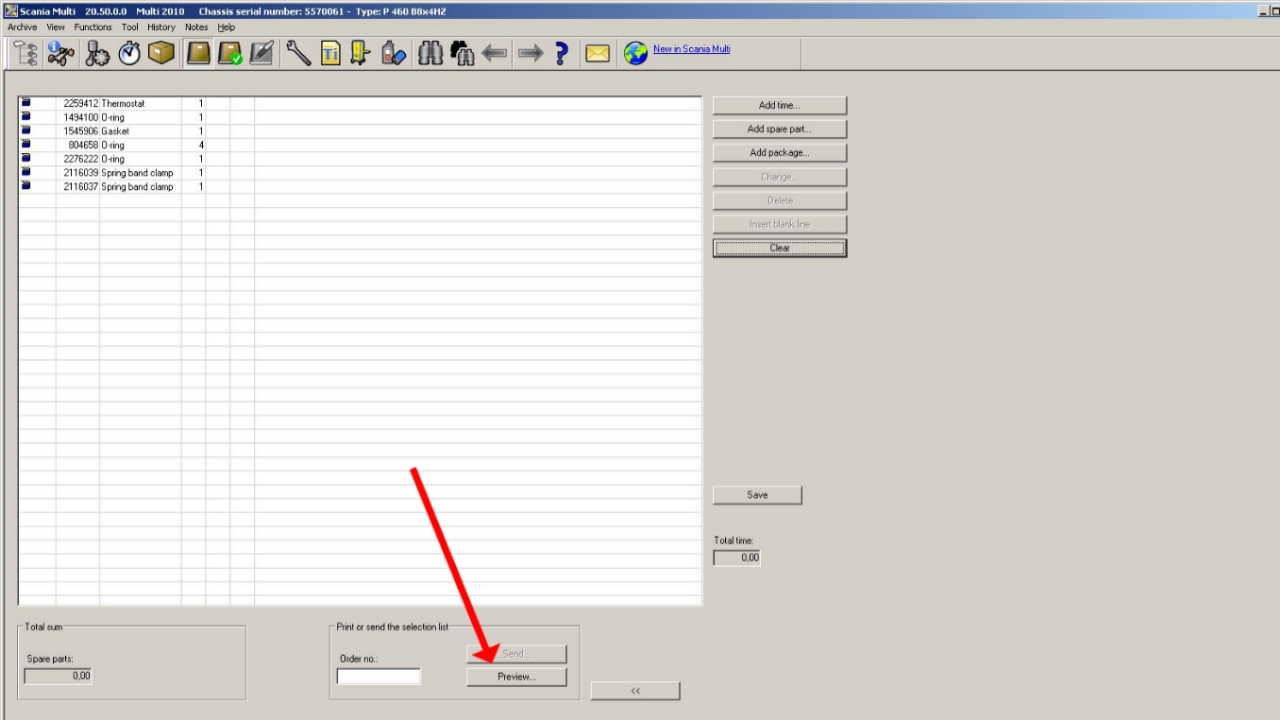

Sebelum Anda print hasil selection, Anda pelru merubah terlebih dahulu atau export ke file PDF. Berikut cara merubah ke file PDF, perhatikan panah pada gambar di atas, klik Preview, Setelah itu akan muncul tampilan seperti gambar di bawah ini,
Pada kolom Name, Anda dapat menambahkan nama orderan dan pada kolom Note, Anda juga dapat menambahkan kalimat penekanan seperti contoh pada gambar di atas. Note ataupun name bebas, tidak harus sama dengan contoh. Buat nama dan note sesuai dengan kebutuhan pekerjaan. Jika sudah, klik Continue seperti yang di tunjukkan pada gambar di atas.
Setelah klik Continue, Anda akan langsung di bawa ke file PDF dengan parts hasil selection yang telah Anda buat seperti gambar di bawah ini.
File pdf Anda sudah jadi, Anda bisa print hasil seleksi atau recomended part seperti pada saat Anda print file. Lebih cepat, lebih mudah dan lebih praktis, Anda juga dapat menyimpan semua file orderan Anda sebagai efident apabila di kemudian hari ada part yang tidak sesuai dengan yang Anda order.
